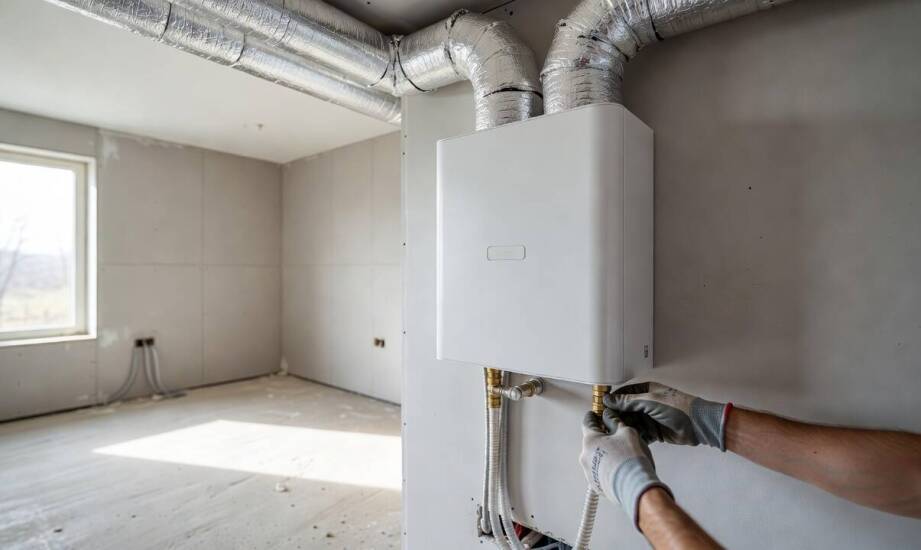

Fizyczny przebieg instalacji systemu odzysku ciepła — trasowanie kanałów, montaż centrali i regulacja strumieni powietrza

Instalacja systemu wentylacji mechanicznej z odzyskiem ciepła wiąże się z przeprowadzeniem rozległych prac budowlanych. Działania te obejmują niemal każdy poziom nowoczesnego budynku, od fundamentów aż po poddasze. Sama centrala rekuperacyjna stanowi jedynie niewielki ułamek rozbudowanego układu. Większość fizycznego wysiłku ekip monterskich skupia się na skomplikowanej sieci ukrytych kanałów, rygorystycznych przejściach przez stropy oraz precyzyjnych elementach nawiewnych. Prawidłowe wykonanie tej niewidocznej na co dzień infrastruktury warunkuje wydajność późniejszej wymiany powietrza. Zlekceważenie odpowiednich spadków, izolacji czy trasowania niemal zawsze skutkuje dużymi oporami w transporcie mas powietrza. Wymusza to pracę wentylatorów na wyższych obrotach i obniża komfort akustyczny mieszkańców. Zrozumienie poszczególnych etapów montażu uświadamia skalę ingerencji w bryłę samego obiektu.

Wyznaczanie tras rurociągów i bezpieczne przejścia przez stropy

Wyznaczanie tras rurociągów wentylacyjnych wymaga zachowania najkrótszych możliwych odcinków. Równomierne rozprowadzenie powietrza ogranicza spadki ciśnienia w obrębie całego systemu. Projektanci prowadzą kanały z uwzględnieniem istniejących instalacji sanitarnych, elektrycznych oraz głównych elementów nośnych budynku. Instalatorzy często wykorzystują elastyczne przewody z polietylenu. Ułatwiają one omijanie drobnych przeszkód. Najtrudniejszym etapem pozostaje bezpieczne wykonywanie otworów w stropach gęstożebrowych, na przykład tych typu Teriva. Pracownicy muszą w pierwszej kolejności dokładnie zlokalizować ukryte zbrojenie. Przejścia wykonuje się wyłącznie w wyznaczonych przestrzeniach między betonowymi żebrami. Otworowanie nie może w żadnym stopniu naruszać nośności konstrukcyjnej budynku. Staranne zaplanowanie tych przejść pozwala uniknąć kosztownych napraw strukturalnych.

Główne ciągi dystrybucyjne wymagają precyzyjnie wykonanej i nieprzerwanej otuliny termoizolacyjnej. Ekipy montażowe stosują najczęściej izolację z wełny mineralnej pokrytej warstwą aluminium. Wykorzystują również specjalne otuliny kauczukowe. Grubość warstwy ochronnej powinna wynosić co najmniej 13 milimetrów, choć w nieogrzewanych przestrzeniach stosuje się grubsze warianty. Izolacja termiczna chroni transportowane powietrze przed nadmiernym wychładzaniem na długich dystansach. Zapobiega ona również niebezpiecznej kondensacji pary wodnej na zewnętrznych powierzchniach stalowych kanałów. Powstające skropliny mogłyby z czasem uszkodzić warstwy izolacji budynku lub zalać stropy podwieszane. Brak ciągłości otuliny natychmiast prowadzi do mierzalnych strat cieplnych oraz poważnych problemów z wilgocią w szachtach instalacyjnych.

Kotwienie jednostki centralnej i precyzyjna regulacja układu

Samo urządzenie odzyskujące ciepło z powietrza wymaga wyjątkowo solidnego posadowienia. Jednostkę główną kotwi się do stabilnej ściany nośnej lub podwiesza bezpośrednio pod betonowym sufitem. Instalatorzy używają do tego celu dedykowanych uchwytów montażowych. Elementy te są wyposażone w elastyczne tłumiki drgań. Zastosowanie skutecznych wibroizolatorów minimalizuje przenoszenie hałasu na sztywną konstrukcję budynku. Prace te wykonuje się ze ścisłym zachowaniem rygorystycznych zaleceń serwisowych producenta. Urządzenie musi posiadać wolną przestrzeń do swobodnej wymiany filtrów powietrza. Prawidłowy montaż rekuperacji uwzględnia również bezproblemowy dostęp do tacy ociekowej oraz wymiennika ciepła. Ułatwia to coroczną konserwację całej maszyny.

Montaż skrzynek rozprężnych w stropach lub ścianach następuje bezpośrednio po ułożeniu głównych rurociągów. Elementy te łączą elastyczne kanały ukryte pod wylewką z docelowymi anemostatami nawiewnymi oraz wywiewnymi. Zadaniem skrzynek jest odpowiednie spowolnienie strugi powietrza przed jej wejściem do pomieszczenia. Po zmontowaniu fizycznej sieci wkracza etap końcowego równoważenia ciśnień. Specjalista używa precyzyjnego anemometru skrzydełkowego do zmierzenia faktycznego przepływu na każdym widocznym punkcie. Regulacja dysków w anemostatach pozwala osiągnąć docelowe wartości zgodne z pierwotnym projektem. Działania te zapewniają właściwy bilans mas powietrza nawiewanego i usuwanego z budynku. Firma Paulus Piotr Paulus wykonuje szczegółowe pomiary w celu zestrojenia opisanego mechanizmu. Potwierdza to ostateczną gotowość instalacji do nieprzerwanej pracy.

Kultura pracy systemu i eliminacja szumów wentylacyjnych

Dbałość o rygorystyczne parametry ukrytej infrastruktury budowlanej wpływa na codzienne odczucia użytkowników. Starannie przemyślane trasowanie kanałów wyklucza powstawanie ostrych zagięć rurociągów. Brak niepotrzebnych przeszkód fizycznych znacząco zmniejsza opory aerodynamiczne wewnątrz układu. Szumy słyszalne w instalacjach wynikają najczęściej ze zbyt małych przekrojów rur lub niedokładnego uszczelnienia połączeń. Odpowiednie spowolnienie strugi w skrzynkach rozprężnych likwiduje uciążliwe gwizdy powietrza w okolicach zaworów sufitowych.

Ciągła warstwa izolacyjna pełni nie tylko funkcję termiczną. Tłumi ona również skutecznie fale akustyczne rozchodzące się po blasze. Solidne kotwienie jednostki centralnej niemal całkowicie redukuje wibracje mechaniczne. Wibracje te są stale generowane przez szybko obracające się wirniki wentylatorów. Precyzyjne wyregulowanie strumieni za pomocą skalibrowanego sprzętu stabilizuje pracę całej maszyny. Prawidłowo zmontowana sieć dystrybucyjna charakteryzuje się wyjątkowo cichym działaniem. Mieszkańcy nie rejestrują szumu nawet podczas załączania wyższych biegów wietrzenia. Wszystkie te techniczne detale tworzą spójny, oszczędny i bezpieczny system wymiany zużytego powietrza.
