Gładkie powierzchnie i brak detalu — gdzie fotogrametria przestaje dawać pewną geometrię

Proces odtwarzania trójwymiarowych modeli z serii zdjęć opiera się na precyzyjnym dopasowaniu poszczególnych kadrów. Trudność rzadko wynika z samej rozdzielczości obrazu czy jakości użytego aparatu. Prawdziwą barierę stanowią powierzchnie, na których algorytmy obliczeniowe nie znajdują unikalnych detali do uchwycenia. Gładkie elewacje, jednolite struktury bez faktury oraz duże przeszklenia drastycznie ograniczają liczbę wiarygodnych danych pomiarowych. Oprogramowanie wymaga wyraźnych punktów zaczepienia, aby poprawnie połączyć ujęcia w jedną przestrzenną całość. Kiedy brakuje wizualnego detalu, budowa dokładnej geometrii staje się procesem niezwykle wymagającym.

Dlaczego gładkie powierzchnie utrudniają rekonstrukcję?

Algorytmy Structure from Motion identyfikują i dopasowują unikalne punkty widoczne na pokrywających się zdjęciach. Mechanizm ten działa niezawodnie na obiektach o zróżnicowanej teksturze, takich jak ceglane mury, chropowaty beton czy bogato zdobione detale architektoniczne. Sytuacja zmienia się na powierzchniach jednolitych lub całkowicie pozbawionych faktury. Liczba rozpoznawalnych cech spada tam do poziomu, który uniemożliwia stabilne dopasowanie obrazów. Oprogramowanie nie potrafi jednoznacznie określić, w którym miejscu znajduje się dany fragment ściany.

Tafle szkła, polerowany metal oraz lakierowane elementy architektoniczne wprowadzają dodatkowe utrudnienia. Ich wygląd ulega zmianie w zależności od kąta padania światła i pozycji obiektywu aparatu. Rejestrowane odbicia i refleksy świetlne dezorientują programy obliczeniowe. Zjawisko to prowadzi do powstawania poważnych zniekształceń. W wynikowej chmurze punktów pojawiają się puste przestrzenie, a wygenerowany model traci ciągłość. Brak stałych cech wizualnych do śledzenia obniża dokładność całej rekonstrukcji, co wyklucza wykorzystanie surowych danych do precyzyjnych prac projektowych.

Punkty kontrolne i uzupełnianie luk w danych pomiarowych

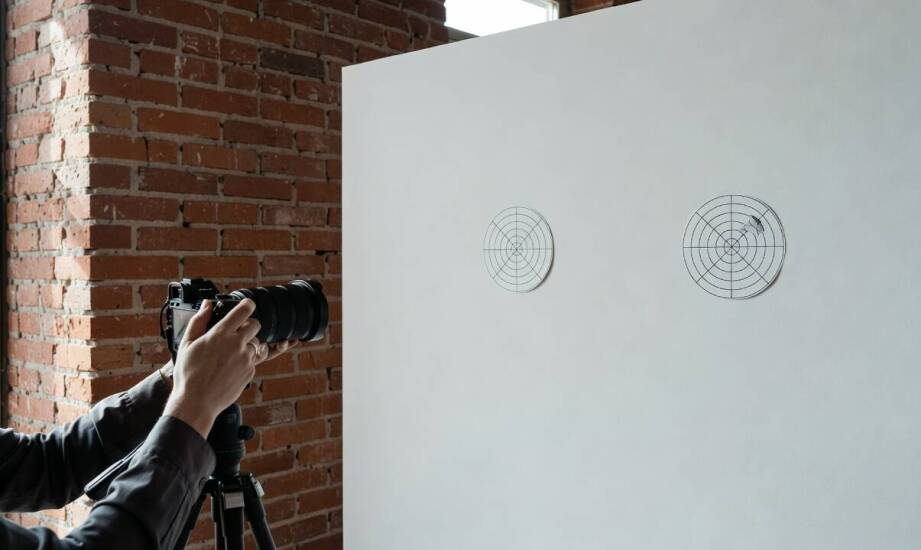

Kiedy naturalna tekstura obiektu nie wystarcza do poprawnego przeliczenia zdjęć, inżynierowie wprowadzają sztuczne odniesienia. Równomiernie rozmieszczone markery o znanych współrzędnych stabilizują skalę oraz orientację modelu w przestrzeni trójwymiarowej. Fotopunkty pozwalają skorygować błędy narastające na rozległych, płaskich elewacjach. Mimo trudnego materiału wejściowego, fotogrametria zabezpieczona siatką punktów kontrolnych dostarcza geometrię o wysokiej dokładności. Prawidłowe zakotwiczenie zdjęć w układzie współrzędnych redukuje zjawisko wyginania się modelu na brzegach obszaru opracowania.

Skomplikowana bryła budynku wymusza odpowiednie planowanie nalotów i obejść. Głębokie wnęki, ostre krawędzie dachu oraz mocno wysunięte gzymsy tworzą strefy ograniczonej widoczności. Pojedyncze ustawienie sprzętu rzadko wystarcza do poprawnego uchwycenia całej geometrii z powodu wzajemnego zasłaniania się elementów obiektu. Wykonanie gęstej serii ujęć pod różnymi kątami pozwala zajrzeć w ukryte fragmenty i zarejestrować ich kształt. Połączenie wielu perspektyw redukuje puste obszary w modelu docelowym.

Kiedy materiał nadaje się do prac projektowych?

Jakość pozyskanych danych bezpośrednio warunkuje ich przydatność dla architektów i konserwatorów zabytków. Gęsta chmura punktów pozbawiona rozległych dziur, wsparta niskim błędem reprojekcji, stanowi solidną podstawę informacyjną. Możliwość weryfikacji wymiarów z milimetrową dokładnością potwierdza, że materiał spełnia rygorystyczne normy techniczne. Dokumentacja opracowana na takim fundamencie sprawdza się podczas inwentaryzacji skomplikowanych budynków oraz zaawansowanego modelowania struktury przestrzennej.

Wyniki wykazujące znaczne zniekształcenia na gładkich fragmentach ścian lub niestabilność skali traktuje się wyłącznie jako poglądowe. Opracowanie pełnowartościowej dokumentacji wymaga wtedy sięgnięcia po uzupełniające metody pozyskiwania informacji. Praktyka pokazuje, że trudne obiekty najlepiej inwentaryzować przy użyciu kilku technologii jednocześnie. Zespół firmy BIMfaktoria wykorzystuje sprzętowe pomiary laserowe do stabilizacji optycznych danych przestrzennych. Takie podejście eliminuje słabe strony obu metod, dostarczając biurom projektowym kompletne i wiarygodne odwzorowanie istniejącej rzeczywistości.
